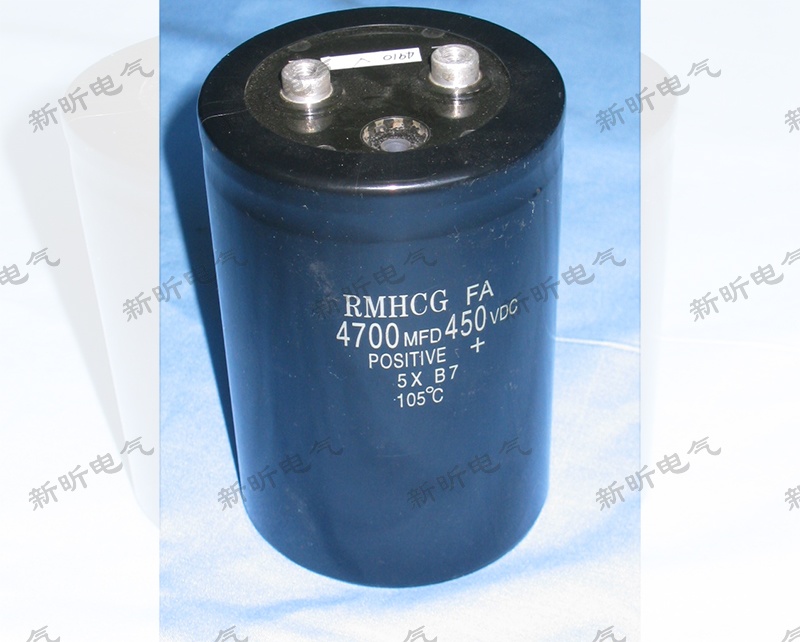

1、储能电容外形图

2、储能电容好坏的判断

2.1 用500型万用表X10Ω或X100Ω欧姆档测量，先将电容上的电量放完，将万用表的红、黑表笔分别接电容的“ ”、“-”极，检测电容充放电情况。此时，万用表指针应偏转，然后迅速回到无穷大，若表针不动，则电容开路；若表针偏转后，回位很慢或不能回到无穷大，则电容漏电或击穿，均不能使用。

2.2 电容外壳变形或漏液，则均已损坏，不能使用。

3、更换注意事项

 3.1 储能电容属易损件，应定期检查其固定螺丝，发现松动应及时拧紧，若已不能紧固，则应予以更换。否则将损坏储能电容、储能电容母线和IGBT。

 3.2 定期检查储能电容的充放电情况，最好用电容量表测试。若有异常，则应更换，否则将危及IGBT工作安全。

 3.3 550V调速器中，应测量串联的两个储能电容分压要接近，若相差很大时，则应更换。更换储能电容时，串联的两个电容容量要尽量接近，用户若无检测设备，则请更换新储能电容组件，将原组件返回我公司更换损坏电容。

3.4  更换储能电容组件时，务必使电容固定支架牢固可靠，电容正负极螺丝切记拧紧，不能松动，且每月检查。若已不能紧固，则应予以更换，否则将危及IGBT工作安全。
