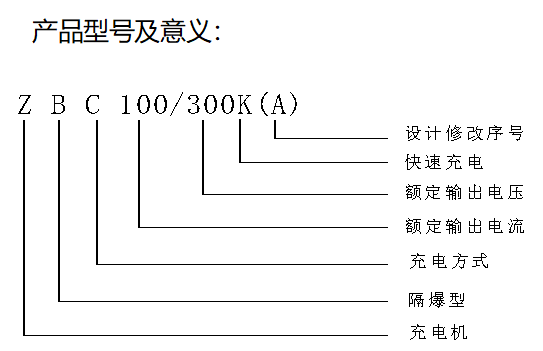

ZBC100/300K(A)型矿用隔爆型智能充电机

1、ZBC100/300K(A)型矿用隔爆型智能充电机概述

本矿用隔爆型智能充电机适用于有爆炸气体混合物的煤矿井下，作为隔爆电机车的蓄电池充电之用。该产品采用高频开关电源技术，在充电过程中采用变电流充电方法并智能识别充电电池的类型，然后根据被充电电池的信息自动生成最佳充电曲线，保证在最短的时间内，高效地将电池充满从而保证了电池在充电过程中一直处于理想状态，从而延长电池使用寿命。

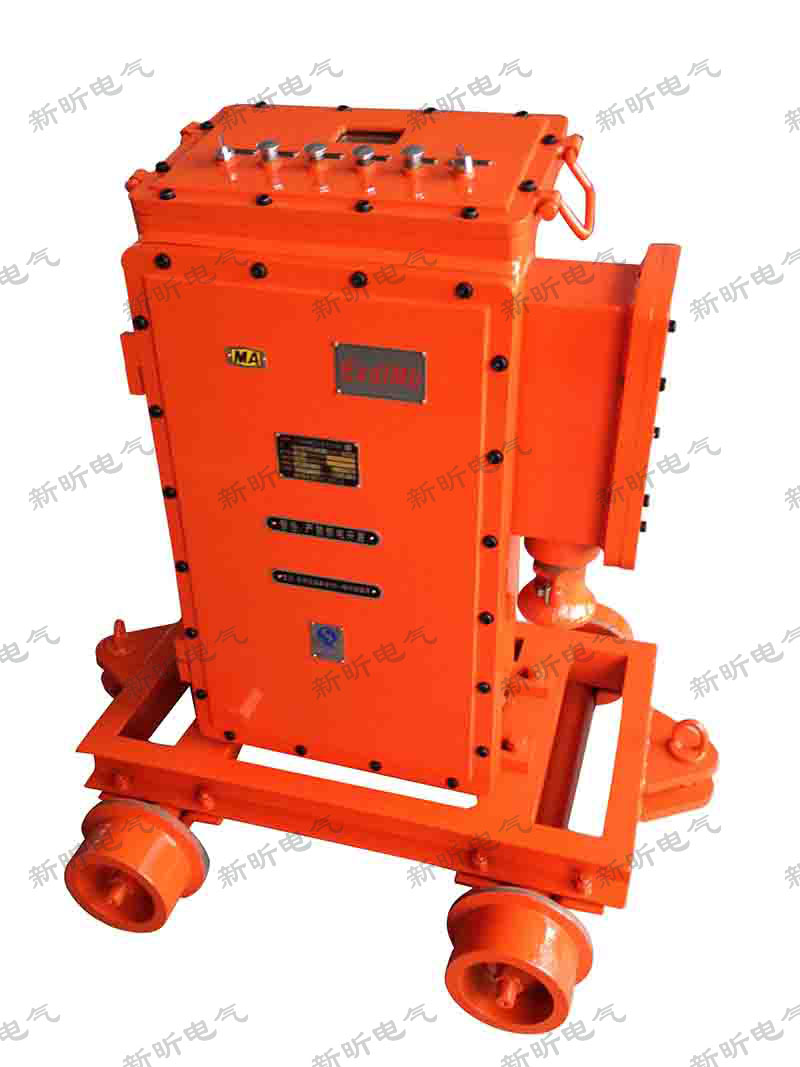

智能隔爆充电机

本产品适应与充电电压小于300V充电电流小于100A的12吨及其以下各种型号矿用电机车或者其它设备相同类型的蓄电池充电。

2、主要技术参数：

2.1 额定输入电压：三相AC380V/660V正负10%；

2.2 频率：50Hz;

2.3 直流输出电压：10A-100A;

2.4 直流输出电压：20V-300V;

2.5 智能充电模式：便携充电方式和初充充电方式；

2.6 具有自检功能；

2.7 具有蓄电池反接保护功能；

2.8 具有过流、过载、短路和限温（65℃）等保护功能

2.9 整流方式：三相全桥。

3、产品外形及安装尺寸

智能隔爆充电机：外形尺寸：长X宽X高=705×655×940

安装尺寸：长X宽=670×250，12的安装孔。

可控硅隔爆充电机外形尺寸：长X宽X高=1500×960×1220

安装尺寸：长X宽=750×600（762,900）。

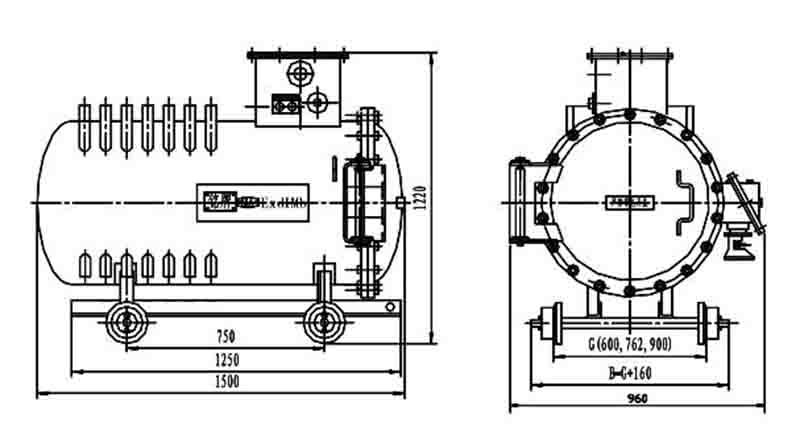

可控硅隔爆充电机外形尺寸图

4、优点与特性：

4.1采用三相桥式整流，IGBT高频开关电源。

4.2控制电路采用PWM控制电路及单片机智能控制，并设置多极看门狗电路，提高控制精度和恶劣环境下的抗干扰能力。

4.3采用大液晶显示屏。数据图象清晰、明确，可以根据需要调整参数，显示电压、电流、时间以及充电曲线，直观反映充电、放电工作过程。

4.4加载多种充电数学模型，动态跟踪检测蓄电池的实际状态。可以设置五种充电模式储存在机内，按需要调出使用。用户也可以根据自己的充电理论设置多种充电模式，以备调用。

4.5智能控制电路的参数设置由四键操作完成，操作简洁、汉字注释参数，直观明了。

4.6机器设有R232、RS-485接口，可以多台组网运行，并可由PC机远程集中调控，存储资料、打印资料，方便用户集中管理。

4.7整体结构优化设计，整机采用积木式标准结构。强、弱电分开，分别为主机箱和智能控制箱，便于生产和维护。
