1、ZBT2-130/48B型隔爆型斩波调速器产品概述

ZBT2-130/48B型矿用隔爆型斩波调速器是我公司专为矿用胶轮双司机室隔爆型牵引电机车设计的,属于定制产品。本调速器采用低导通电阻的功率场效管为功率元件，具有导通压降小，开关速度快，效率高。同时具有起动平稳，起动力矩大，保护功能全待特点。

本调速器可为额定电压DC35V～72V，功率1～7.5KW的直流电机调速。

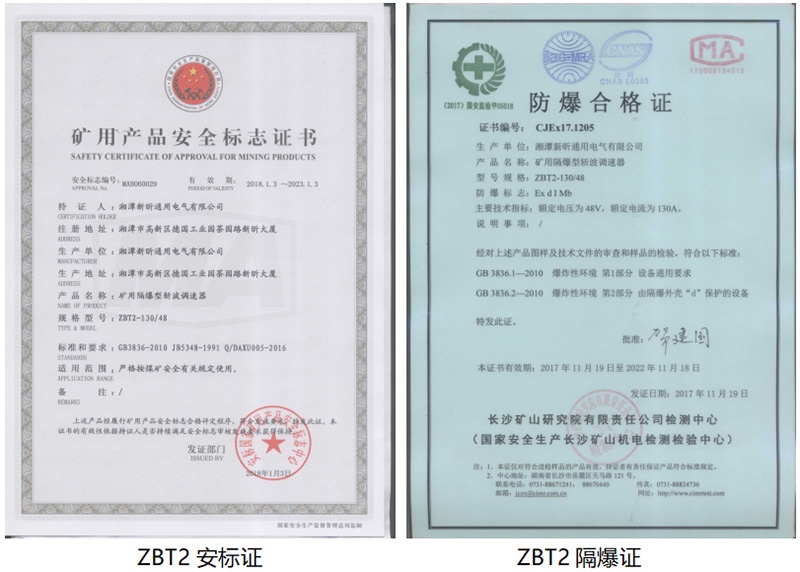

2、产品资质与外形示意图

3、主要技术参数：

额定输入电压Ue：DC48V；

允许电压波动：70%Ue ～ 110%Ue；

额定输出电流Io：DC130A；

最大输出电流Im：DC260A (短时工作制) ；

工作频率：6 ～ 15KHz；

调压比α：0.5% ～ 100%

4、性能特点

4.1  起动平稳、起动力矩大：采用无级调速方式，从起动到全速均能平稳过渡，司机可根据实际需要任意控制机车速度。

4.2  导通压降小，功率管发热小。

4.3  采用PWM调制方式，导通比α为1%～100%，更有效地节约电能，提高电机车的工作效率。

4.4  蓄电池电压显示及电量显示：多功能显示仪直接显示蓄电池电压，电量显示能反映蓄电池电压的变化过程，有效地保护蓄电池。

4.5  具有功率管击穿检测，保证行车安全。

4.6  电流保护：采用最新电流传感技术，时刻跟踪检测电机电流变化。有效地保护电机及控制电路。

4.7  具有电源极性接反保护功能。

4.8  采用再生制动，将制动能返回蓄电池，提高蓄电池使用时间。

4.9  积木式结构：简单、紧凑，维修方便。
