BPT系列直流架线式电机车用变频调速器概述

本矿用电机车隔爆变频调速器（简称矿用变频器）是专为矿山电机车设计、开发的变频调速装置。本变频器采用国际最先进的DTC（直接转矩控制技术）变频调速技术，采用进口原装全套控制电路和进口IGBT模块元件而研制成功的。这种DTC的控制技术完全能够使三相鼠笼交流电机达到和超过直流电机的起动转距，满足电机车在低速时的最大起动牵引力，使机车强劲有力，是电机车调速方式的最佳选择。

选型说明

BPT系列矿用一般型变频器的型号规格：

额定工作电压为 DC250V，对应型号规格为 BPT1-22/250Z；

额定工作电压为 DC550V，对应型号规格为 BPT1-22/550Z。

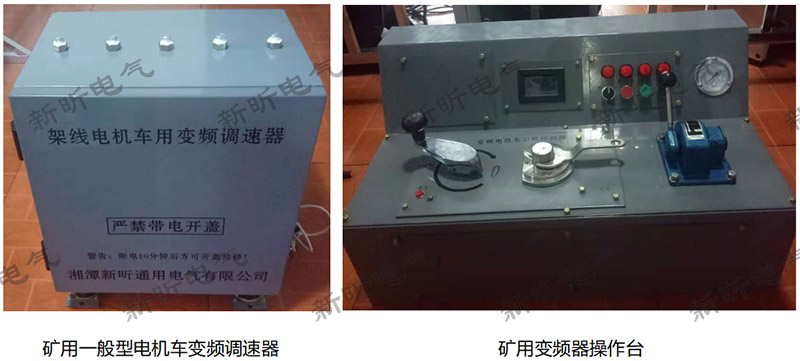

产品照片及资质

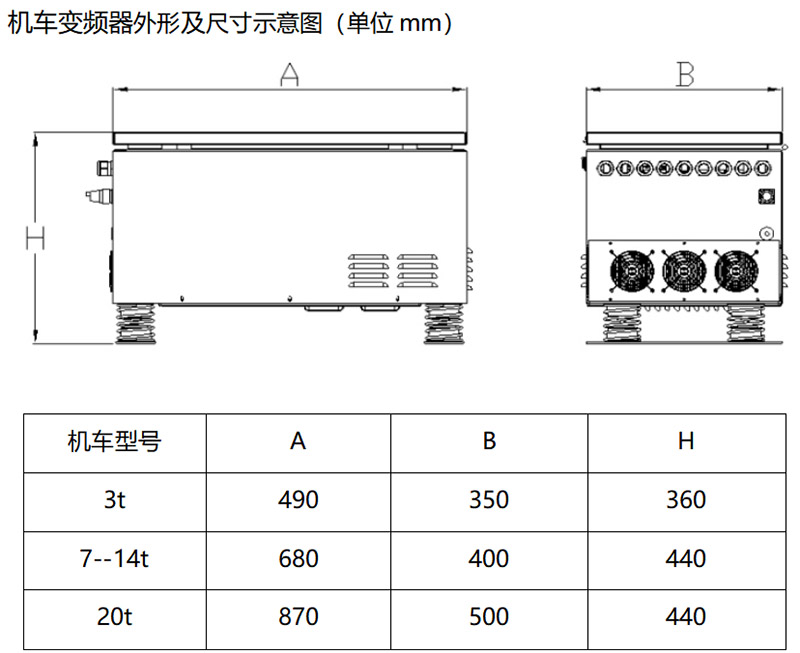

外形尺寸（以实物为准）

产品性能特点

本湘潭新昕通用电气有限公司生产的牵引电机车专用变频器，采用先进的DTC控制技术和大功率的IGBT元器件，将直流电源逆变成频率和电压可调的三相交流电源驱动三相交流电动机。这种先进的调速方式与传统的调速方式相比，具有以下显著优点：

a、三相交流异步电动机无换向器，电机维护简单，不容易烧坏。

b、采用DTC控制技术，使机车起动力矩大、起动时间短。

c、起动运行平稳，操作人员有舒适感；起动电流从零开始按所建立的数学模型逐步上升，减轻了对电网的冲击和对供电容量的要求。

d、机车在运行中减速或刹车，使电动机处于发电状态，通过变频器将电动机所发出的电能向电网回馈供电，具有良好的节电效果。一般情况下变频机车与传统机车相比，节电效果达到30~40%左右。

e、机车在拉弓断电或者在无电区运行时，电机通过动能转换成电能，使变频器在一定的时间内仍能正常工作，并具有有电制动和无电制动功能。这种功能极大的提高了机车的可操控性和安全性。

因此，本湘潭新昕电气公司生产的矿用电机车专用变频器具有高可靠性和高安全性，节电效果显著，机车的机械、电气设备和元器件维修量少等特点，是取代直流调速的最佳选择。
