1、光电给定器的功能

通过调速手轮主轴凸轮联动，当调速手柄进入牵引位时，接通控制驱动盒24V工作电源，通过调节光电给定器操纵件角度的变化，输出0～4V给定电压，实现司机调节机车速度。

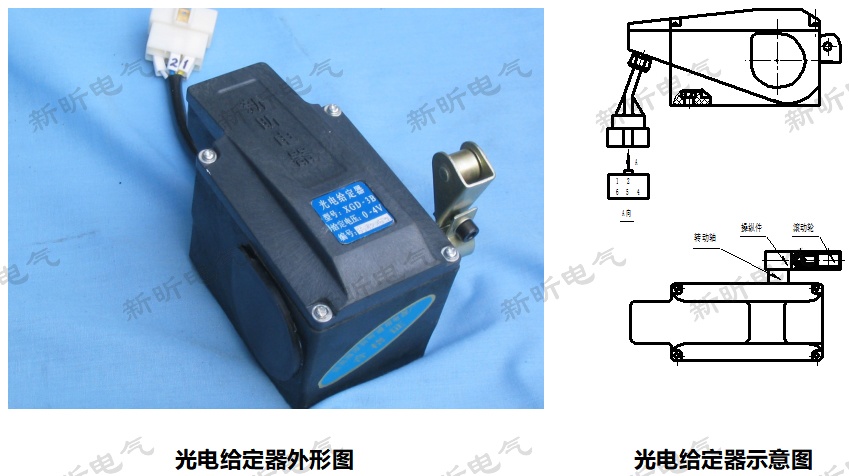

2、光电给定器外形图、示意图

3、注意事项

3.1 光电给定器检修后重新安装时，需进行调试。应使光电给定器内微动开关在调速手柄转动约35°时吸合（即在SK1和SK2吸合后动作），以保证SK1、SK2主电源开关组不带电流切换；微动开关吸合时，给定输出电压应低于1V，操纵件转动到最大位置时，其输出电压应在3.5V以上，若不对，可适当调节光电给定器操纵件的相对位置。

3.2 不要随意打开光电给定器盖板，乱动其部件，特别是遮光板位置，否则，光电给定器工作不正常。

3.3 定期检查光电给定器操纵件固定螺丝是否松动，若松动，请及时拧紧。操纵件滚轮应转动自由，经常施加润滑油。

3.4 定期检查光电给定器内微动开关、弹簧工作是否正常；光电给定器输出电压是否在0～4V之间线性变化。

3.5 定期检查光电给定器插座是否插接牢靠，若松动，请及时处理。

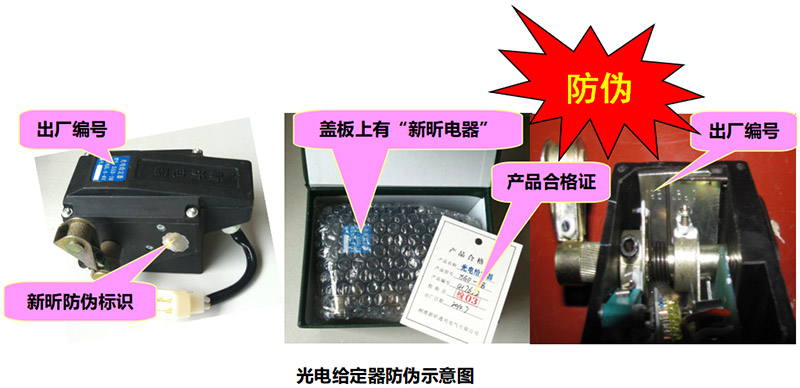

4、光电给定器的防伪判断

光电给定器是本公司科研人员自主研发的产品，本产品已经获得国家专利局颁发的发明专利证书。仿冒及故意购买仿冒产品均属违法行为，敬请注意选用本公司生产的产品。

本产品防伪方法之一：

本公司产品标牌上的产品编号与产品内部侧板上的编号是一致的，也是唯一的，用户可将此编号报来本公司查询真伪。

本产品防伪方法之二：

本公司产品均附有产品合格证，合格证上有本公司的质控部章、出厂日期，并且有与标牌上一致的产品编号。

本产品防伪方法之三：

本公司产品上均贴有新昕防伪标签。

维修湘潭新昕通用电气有限公司生产的光电给定器时有什么疑难问题请拨本公司售后服务电话0731-58269961，我们会耐心地解答您提出的问题并指导您维修。您对设备的设计、使用和维护有什么意见或建议，请致函或通过本公司网站WWW.XXDQ1688.COM留言给我们，我们会认真考虑。让我们的产品更实用、更简捷、更完善。谢谢您对我们工作的支持！

购买本公司产品配件时，请注意核对真伪。欢迎来电查询配件及斩波调速器产品编码，以便及时核对真伪，防止调速器故障扩大，造成企业更大损失。公司对无本公司防伪标签，或标识不一致的配件，也将不与保修，请注意核实。
