1、IGBT安装注意事项

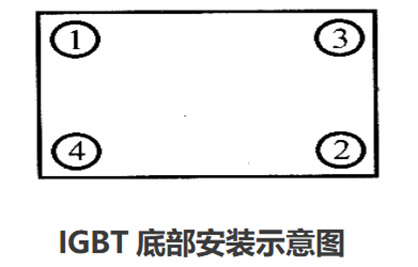

1.1 安装时务必使安装铝散热板平整，无毛刺；IGBT模块散热面平整、光滑，最好用细砂纸轻轻打磨，IGBT模块应直接固定在散热器上，螺钉一定要受力均匀，开始拧紧的次序如图1所示，①→②→③→④，最终拧紧的次序是④→③→②→①。散热器表面要平整清洁，要求平面度不大于150μm，最好用力矩扳手。表面粗糙度不大于6μm，界面要涂导热硅脂，涂层要均匀，厚度约150μm。

1.2 IGBT的C、E极紧固螺钉要带弹垫拧紧，使之与连接铜母线接触面尽量大。

 1.3 IGBT驱动线出厂时均已连接好，请不要随意改动，固定螺丝应上胶，否则，IGBT通电时极易损坏。

 1.4 续流二极管用IGBT替代时，其g、e之间短接铜片不能松动，更不允许拆除，否则，极易损坏。

 1.5 更换IGBT时，应判断控制驱动盒是否正常，当控制驱动盒损坏，CN5、CN6始终输出高电平时，将继续损坏IGBT。

 1.6 定期检查IGBT安装螺钉、连接母线固定螺钉是否松动，发现松动须及时拧紧。

 1.7 定期清除IGBT电极之间的灰尘，否则电极之间由于爬电距离不够，易拉弧损坏。

 1.8 因调速器对IGBT的技术参数要求较严格，如饱和压降、耐压值等需用专业仪器或设备检测，用户一般无法检测，因此，IGBT配件最好使用我公司提供的经过严格测试的合格器件。

2  怎样选购IGBT

2.1  因斩波调速器对IGBT的技术参数要求较严格，如饱和压降、耐压值等需用专业仪器或设备检测，用户一般无法检测。

2.2  我公司对IGBT的选择非常严格，所有IGBT入厂时均需经过严格的测试。

2.3 怎样判断我公司经过严格测试合格的IGBT？

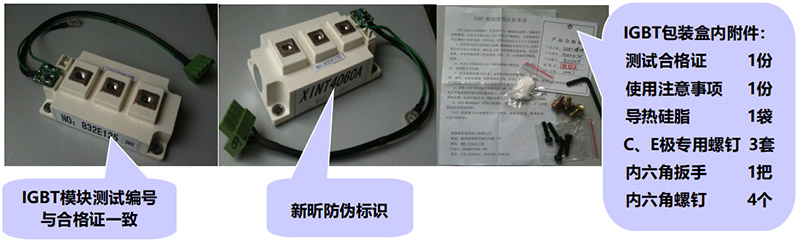

IGBT判断示意图

判断方法1：

经过本公司严格测试合格的IGBT侧面有本公司测试编号，该编号是唯一的，用户可将此编号报来本公司查询真伪。

判断方法2：

经过本公司严格测试合格的IGBT均有本公司的产品合格证，合格证上有本公司的质控部章、出厂日期，并且有与IGBT侧面标识上编号一致。

判断方法3：

经过本公司严格测试合格的IGBT上均贴有新昕防伪标签。

维修时有什么疑难问题请拨本公司售后服务电话0731-58269961，我们会耐心地解答您提出的问题并指导您维修。您对设备的设计、使用和维护有什么意见或建议，请致函或通过本公司网站WWW.XXDQ1688.COM留言给我们，我们会认真考虑。让我们的产品更实用、更简捷、更完善。谢谢您对我们工作的支持！

购买本公司产品配件时，请注意核对真伪。欢迎来电查询配件及斩波调速器产品编码，以便及时核对真伪，防止调速器故障扩大，造成企业更大损失。公司对无本公司防伪标签，或标识不一致的配件，也将不与保修，请注意核实。
